A-Z TRADERS Rozvaděč R-FVE-DC1 – třída ochrany I+II
Kód: R-FVE-DC1T1Detailní popis produktu

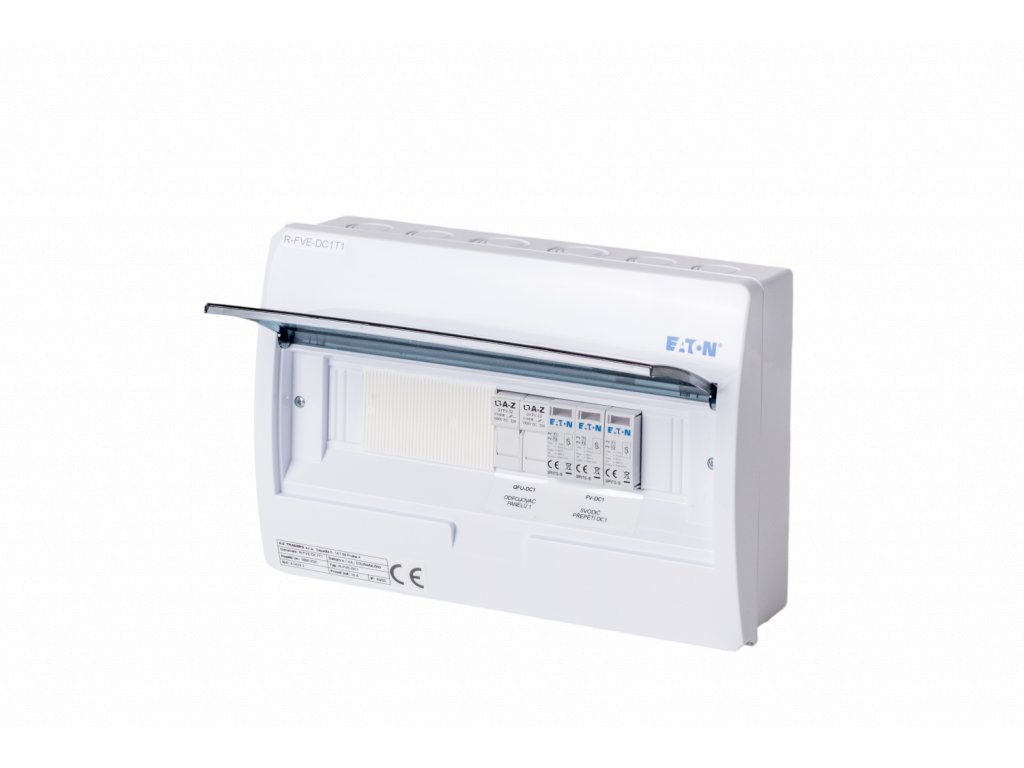

Jedná se o DC rozvaděč určený pro montáž na zeď s ochrannou třídou IP40/20. Tento rozvaděč slouží jako vstupní bod pro fotovoltaické panely, které jsou připojeny ke střídači. Je vhodný pro použití v celém portfoliu fotovoltaických elektráren. Zejména doporučuji jeho použití spolu s ostatními rozvaděči, například s modelem EATON BC-O-1/12-ECO.
V rozvaděči je osazen svodič přepětí pro stejnosměrný proud (DC) a pojistkové odpínače, včetně gPV pojistek pro zajištění bezpečnosti při přivedení DC vstupu do střídače.
Tento rozvaděč je také vhodné kombinovat s rozvaděči pro střídavou část instalace, které jsou osazeny v rozvaděčích EATON IKA
Dokumenty
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 16A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2 kg |
| EAN: | 8594217350208 |
-
Certifikát DC rozváděče 2023 (917.7 kB)
-
Montážní návod R-FVE a DC1-DC2 (122.1 kB)
-
Protokol o zkoušce DC rozváděče 2023 (1.3 MB)
-
R-FVE-DC1T1-CAD (32.4 kB)
-
Uživatelský návod R-FVE-DC1 a DC2 (86.1 kB)
