Beztlaková nástěnná páková baterie pro beztlakové ohřívače vody BE. 1845.AA1 DRAŽICE

Detailní popis produktu

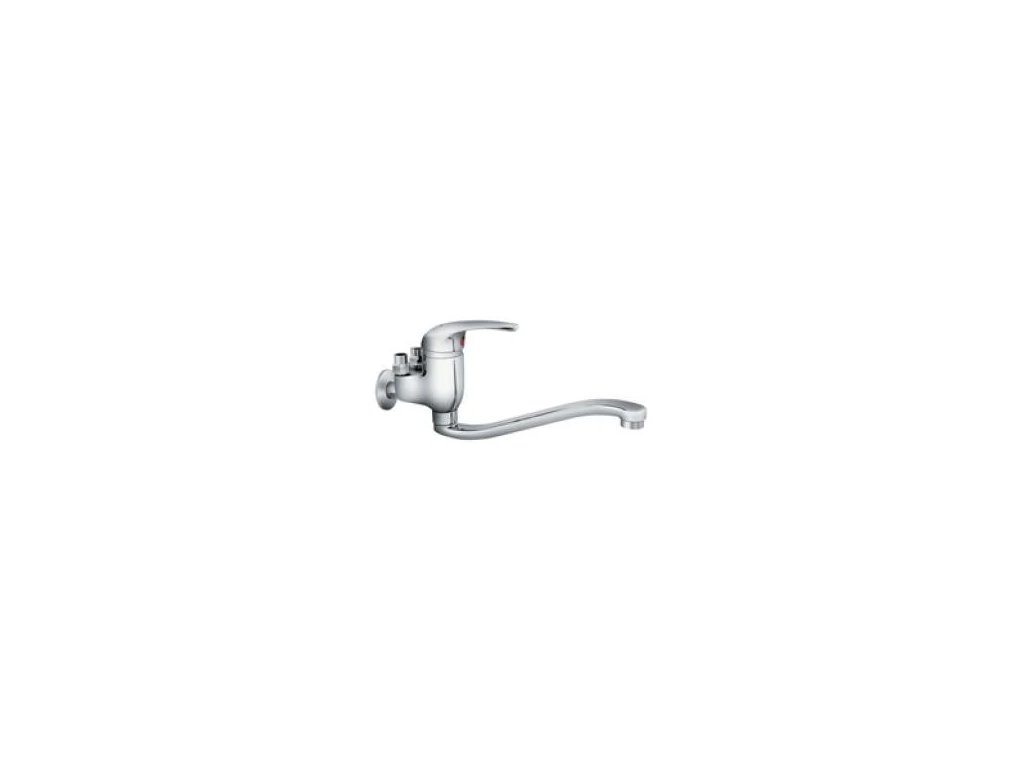

Dražice Beztlaková nástěnná páková baterie pro beztlakové ohřívače vody BE. 1845.AA1

Směšovací beztlakové baterie jsou určeny jako výtoková armatura pro elektrické ohřívače vody s otevřeným výtokem typu BTO IN, BTO UP a PTO, které se používají pro jedno odběrné místo (dřez, umyvadlo, sprcha). Zabezpečují vypouštění, zastavení a směšování vytékající vody  z ohřívače.

Upozornění: Tato baterie se nemůže použít na tlakový rozvod vody (nebo tlakový ohřívač vody)!

Způsob použití :
Směšovací baterie je určená jako výtoková armatura pro beztlakové elektrické ohřívače vody (s otvevřeným výtokem).
Zabezpečuje vypouštění, zastavení a směšování vytékající vody z ohřívače.

Upozornění: Tato baterie se nesmí použít pro systém tlakového rozvodu vody, tzn. nelze s ní (nimi) z jednoho ohřívače napájet více odběrných míst.

Důležité technické parametry:
1. Pracovní teplota – maximálně 90 °C.
2. Pracovní přetlak – 1 MPa.
3. Připojení k vodovodnímu rozvodu vnější závit G 1/2“.

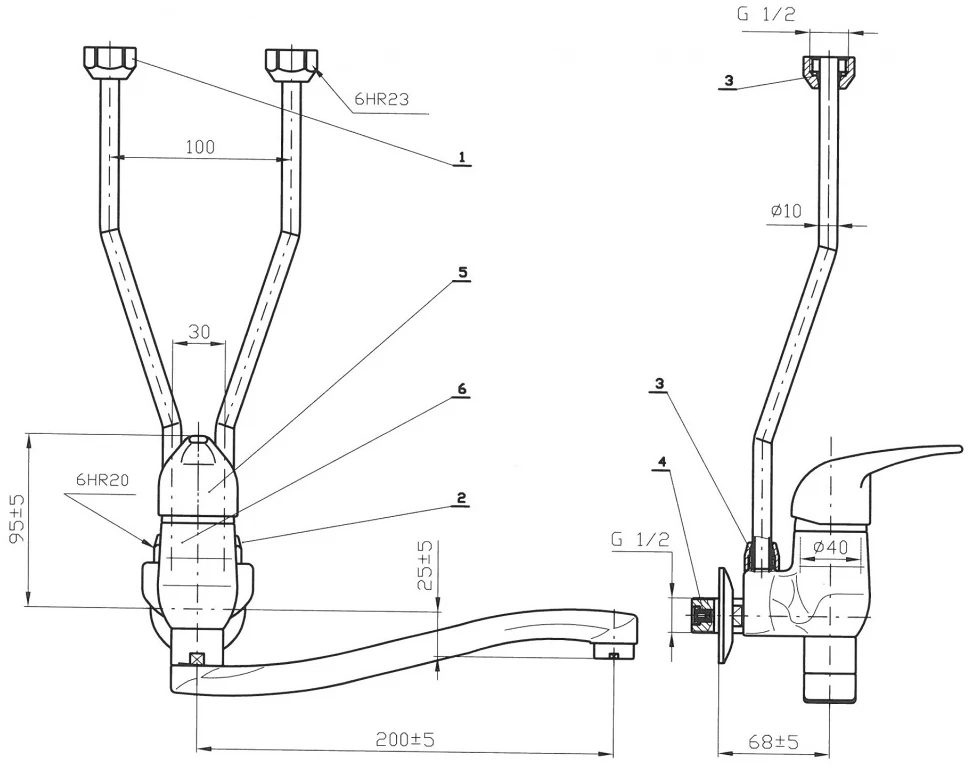

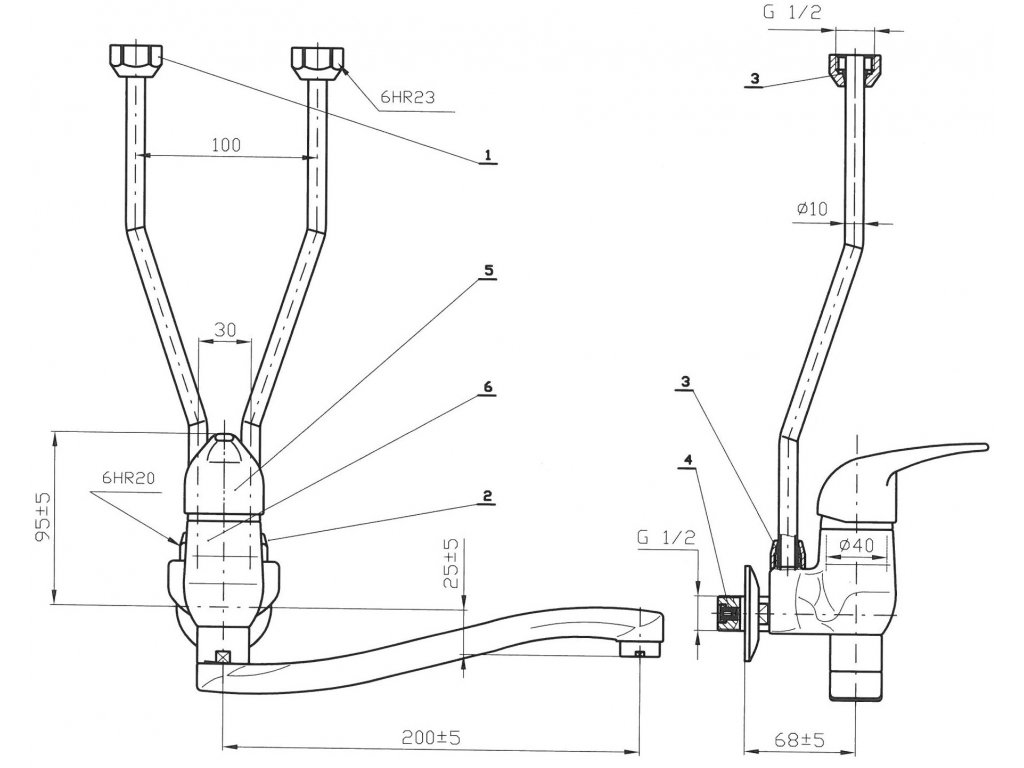

4. Připojení na elektrický ohřívač – dvěma trubkami Ø 10x1, přes těsnění a matice G 1/2“ – poz. 1
5. Vypouštění, zastavování, směšování a regulování množství a teploty vytékající vody se provádí pomocí ovládací páky.
6. Otočná výtoková trubka je opatřená výřezem, který zabraňuje jejímu ucpání a tím zvýšení tlaku v ohřívači.
7. Na vstupu vody do baterie je namontovaný zpětný ventil, který zabraňuje jejímu vytečení z ohřívače do vodovodní sítě.

Montáž:
Baterie se k vodovodní síti montuje pomocí kolena nebo spojky s vnitřním závitem G 1/2“. Po namontování ohřívače na zeď se provede jeho spojení s baterií následným postupem: Trubka s maticí G 1/2“ - poz. 1 s těsněním se zasune do trubky ohřívače. V případe potřeby je možné délku trubek zkrátit.

Obsluha:
Baterie se odlišuje od klasických jednopákových baterií na tlakový rozvod vody uspořádáním označení vody na ovládací páce. Značková krytka je otočená, takže červená barva (teplá voda) je na pravé straně a modrá barva (studená voda) na levé. Při zdvihnutí páky v pravé poloze je do ohřívače vpouštěná studená voda z rozvodů a zároveň je ohřátá teplá voda vytlačována z ohřívače a vytéká přes výtok. Při zdvihnutí páky v levé poloze je vypouštěná studená voda z vodovodního rozvodu přes výtok, nebo regulovaná teplota vytékající ohřáté smíšené vody z ohřívače.

Návod BE.1845.AA1
