A-Z TRADERS Rozvaděč R-AC-25-N0-IKA
Kód: R-AC-25-N0 IKADetailní popis produktu

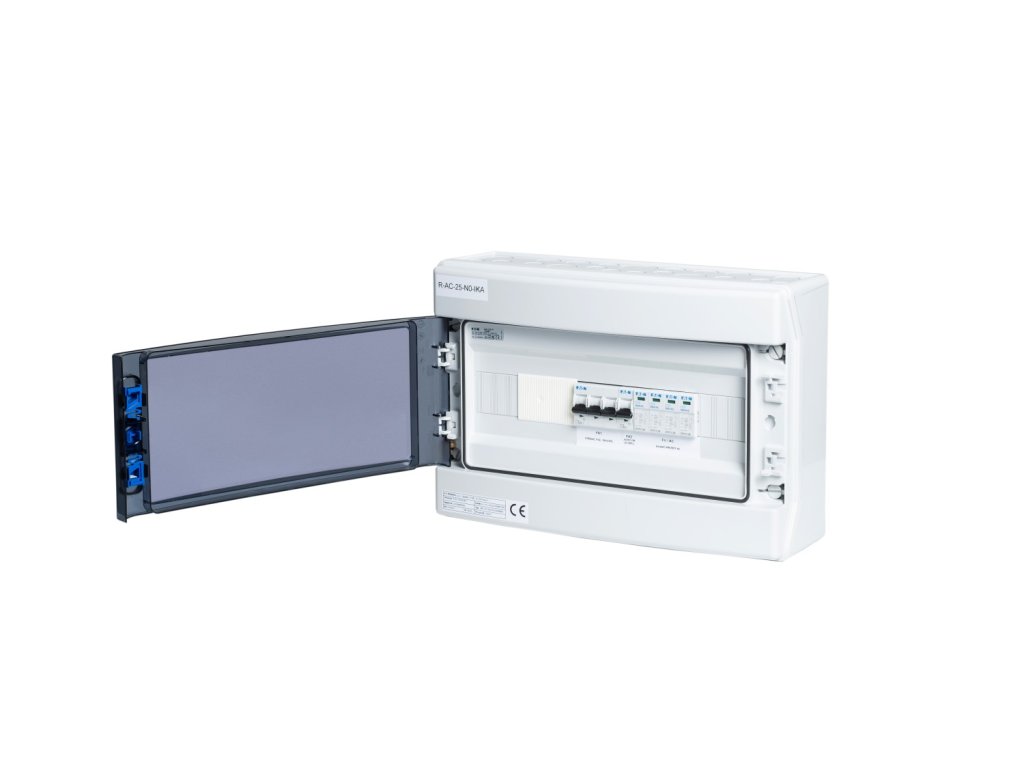

AC rozvaděč určený pro montáž na zeď s ochranou IP65/20C slouží jako vstupní rozvaděč u střídače pro třífázové fotovoltaické elektrárny, typicky pro střídače jako jsou GOODWE, SOLAX, GROWATT, WATTSONIC a další.
Jeho hlavní výhodou je kompaktní rozměr a možnost "skládání" s ostatními AC rozvaděči vedle sebe nebo pod sebe, což umožňuje instalaci i v prostorově omezených místech.

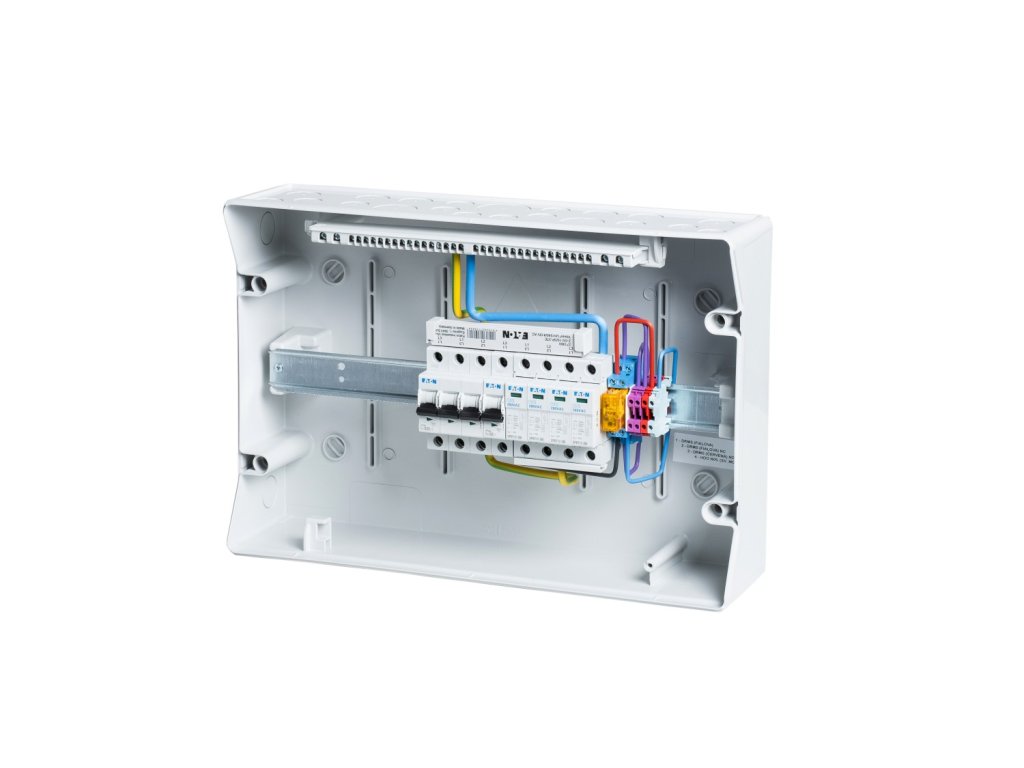

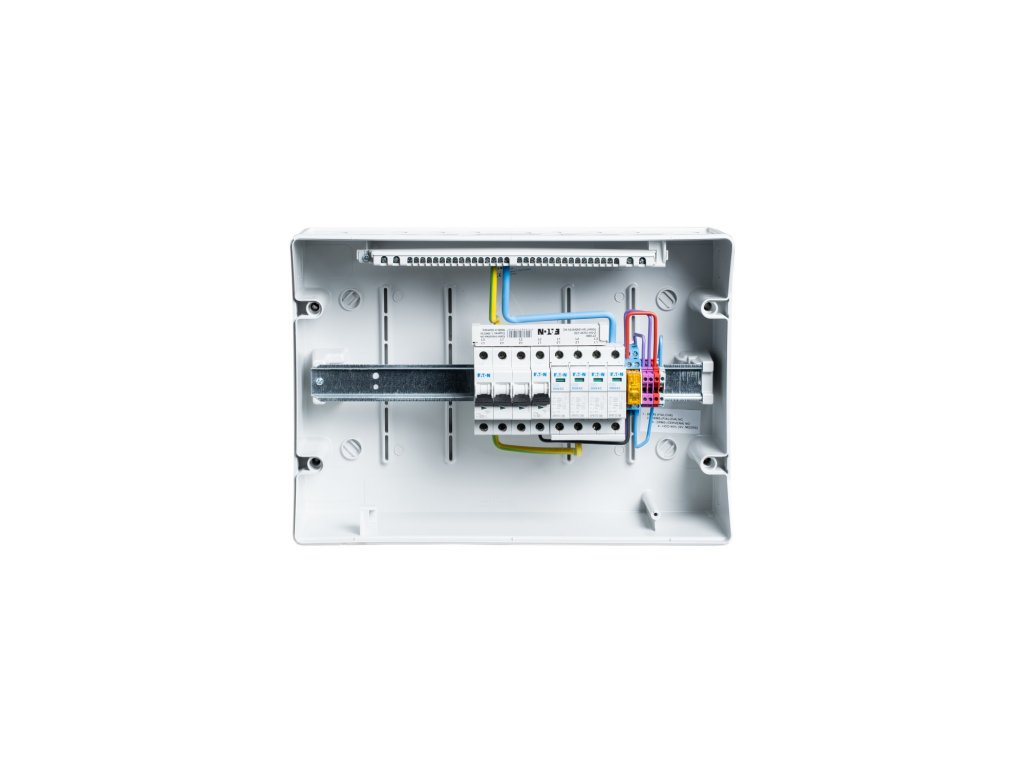

V rozvaděči je osazen svodič přepětí AC T1+T2, jistič B25/3 pro jištění vstupu do střídače. Dále je zde jistič B2/1, který zajišťuje ochranu PATICE/RELE Finder. Tato zařízení zajistí N0% pro splnění podmínek distribuce, a to díky tomu, že obsahují jak NC (Normally Closed), tak NO (Normally Open) kontakty, a střed. Tím je zajištěno použití pro všechny typy měničů dostupných na trhu.
Je vhodné kombinovat tento rozvaděč s rozvaděči R-FVE-DC2T1-IKA a R-FVE-DC3T1-IKA pro stejnosměrnou část instalace, a s rozvaděči R-FVE-A40-2 pro zálohované okruhy s manuálním přepínačem (přemostění střídače), nebo s rozvaděčem R-FVE-Z4 s proudovým chráničem, zásuvkami a jističi.
Dokumenty
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174200 | EATON | IKA-1/18-ST | Rozvodnice NA omítku IP65, průhledné dveře, 1 řada, 18 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=2A | 1 |
| 40528230 + 9565 | FINDER | RELE 2P/8A 230AC + PATICE 40/41/44/99.01 | Rele + Patice N0% (NC,NO,STŘED) | 1 |
| 286591 | EATON | PL6-B25/3 | Jistič PL6, char B, 3-pólový, Icn=6kA, In=25A | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3 kg |
-
R-AC-25-N0-IKA-CAD (43.4 kB)
-
R-AC-25-N0-IKA Oteplení (56.4 kB)
-
R-AC-25-N0-IKA Prohlášení o shodě, ověření návrhu (85.8 kB)
-
R-AC-25-N0-IKA Rozměrový výkres (81.4 kB)
